線路長（遠）電壓低怎么辦？ 設備無法啟動
發布時間：2020-04-21 10:30:00 來源：振航電氣有限公司
高壓解決方案：
SVR線路自動調壓穩壓器
一、總則
1.SVR線路自動調壓穩壓器是一種通過跟蹤線路電壓變化，自動調節裝置本體變比來保證輸出電壓穩定的裝置。可以在±20%的范圍內對輸入電壓進行自動調節，它特別適用于電壓波動大的線路或壓降大的線路，將這種饋線調壓器串聯安裝在在6kV、10kV、35kV線路的中后部，在一定范圍內對線路電壓進行調整，保證用戶的供電電壓，減少線路的線損。此外，SVR饋線自動調壓器也適用于主變不具備調壓能力的變電站，將這種調壓器安裝在變電站變壓器出線側，保證出線側母線電壓。在全國農網、城網，油田，煤炭，化工，變電站等領域有廣泛的應用。
二、 主要特點
(1) 整機裝置容量大、損耗低、體積小、便于安裝維護;
(2) 跟蹤電壓變化自動調整三相有載分接開關檔位，動作可靠，電壓調整精度高;
(3) 可以根據需要調整電壓基準、動作延時、允許范圍、次數限定，參數設置靈活、方便;
(4) 顯示SVR有載分接開關檔位動作次數、當前檔位，具有檔和低檔指示;
(5) 具有檔位上限、下限保護，動作限時功能，有效的提高了產品的可靠性;
(6) 控制器具有過電壓速降和欠電壓保護功能，當線路處于過壓、欠壓狀態時，控制器自動閉鎖; 有載分接開關的安全操作
(7) 控制器采用工業級控制芯片，可靠性高，抗干擾能力強，可適應戶外惡劣環境;
(8) 具有RS485通訊接口，可以通過無線通訊模塊在距安裝點30m以內查看、修改控制器的參數。
三、產品標準
1、生產設計標準
JB8749-1998 調壓器通用技術要求
GB1094-2013 電力變壓器
GB/T6451-2008 三相油浸式電力變壓器技術參數和要求
GB/T17468—1998 電力變壓器選用導則
GB10230—2007 有載分接開關
GB/T1058—1989 有載分接開關應用導則
DL/T572-2010 電力變壓器運行規程
2、驗收標準
FSVR線路自動調壓穩壓器安裝點電壓滿足國標GB/T12325-2008供電電壓偏差標準規定：35kV及以上供電電壓正、負偏差的絕對值之和不超過額定電壓的10%；20kV及以下三相供電電壓允許偏差為額定電壓的±7%；220V單相供電電壓允許偏差為額定電壓的+7%，-10%。
四、主要技術參數
1．環境條件
1.1海拔高度：≤2000m
1.2環境溫度：-25℃～+45℃
1.3相對濕度：小于90%
1.4 防污穢能力： III級
1.5 安裝傾斜度：< 2%
1.6 裝置周圍無嚴重影響裝置絕緣性能的污穢及侵蝕性介質，工作場所無火災及爆炸危險，無劇烈震動。
注意:工作環境超出上述條件時，用戶在訂貨時需說明。
2. 技術參數
2.1 額定容量：2000KVA、3150KVA、4000KVA、5000KVA 6300kVA 、8000KVA 10000kVA 等，規格可定制。
2.2額定電壓: 0.4KV、6kV、10kV、35kV
2.3頻 率：50 Hz
2.4電壓調節范圍： -20%~+20%
2.5檔 位：7-9檔
2.6連接組別：Ya0
2.7、變壓器油牌號：25#，45#
2.8冷卻方式：ONAN
2.9絕緣水平：LI60kV/AC25kV(6kV), LI75kV/AC35kV(10kV), LI200kV/AC85kV(35kV)
2.10 SVR線路自動調壓穩壓器采用全密封波紋油箱，有油溫指示，壓力釋放閥；箱體內置單相電壓，為控制器提供采樣信號及工作電源；
3. 三相油浸式有載分接開關：
3.1 開關各觸點電阻：與有載分接開關級數有關，＜500μΩ
3.2 開關電動操作接換一次時間：10s
3.3 開關過渡電阻切換時間：15～24ms
3.4 開關在額定容量下觸頭的電氣壽命：〉50000次
3.5 開關機械壽命： 〉500000次
3.6 切換過渡方式：單電阻或雙電阻
4.調壓控制器
4.1工作電源:AC/DC 110－450V
4.2額定頻率:50Hz
4.3功耗:25W
4.4模擬輸入:2路電壓(0,250V)
4.5開關量輸入:10路空接點輸入
4.6開關量輸出:2路(AC250V/380V l6A)
4.7測量精度: 電壓(0.5%)
4.8抗干擾等級:符合IEC61000-4:1995等級?的要求
低壓解決方案
一、概述 APPLICATION
SBW、DBW系列單、三相全自動補償式電力穩壓器是適用于當外界的供電網絡電壓波動或負載變化而造成電壓波動時，能自動保持輸出電壓穩定。本系列產品與其它型式的穩壓器相比，具有容量大、效率高、無波形畸變、電壓調節平穩等優點，適用負載廣泛，能承受瞬時超載，可長期連續工作，手動/自動切換，設有過壓保護、缺相、相序保護及機械故障自動保護，本機體積小，重量輕，使用安裝方便，運行可靠等優點。(分數顯、儀表指示兩類)。
使用場合 USE SITUATION
廣泛用于礦山、施工現場、隧道、郵電、商場、電梯、醫院、學校、印刷、紡織、證券等需要正常電壓保證的場合及大、中型工礦企業車間，部分供電及重要設備和配套。

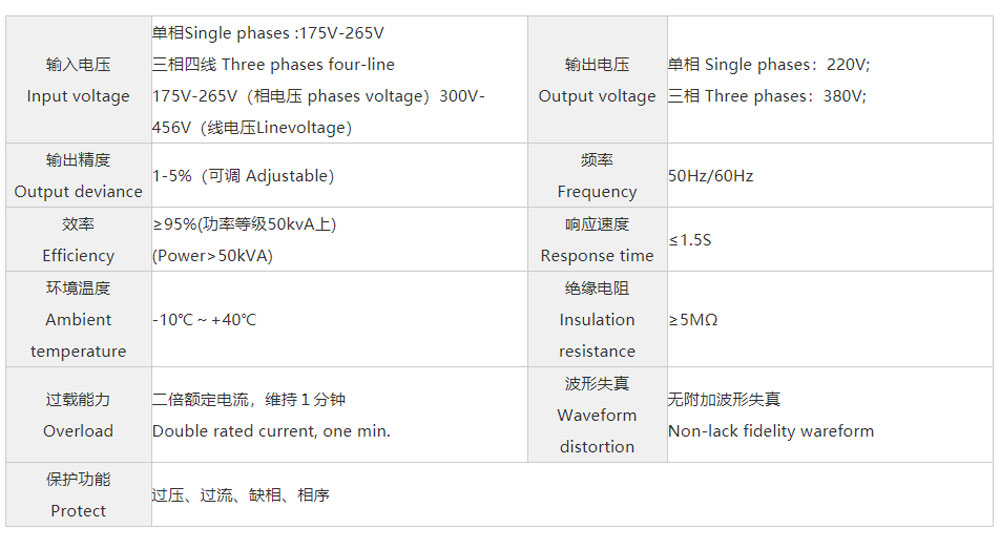

產品性能 SPECIFICATIONS
